1  引言
　　在我國的國民經濟的各行各業中，石油所起的作用越來越重要，石油、煤炭已成為我國國民經濟發展的重要支柱。但是，我國的石油儲量低，開采成本高，難度大，且多處于地質貧寒、鹽堿度高的地帶，石油的開采量已遠不能適應社會發展的需要。因此降低生產成本，實現今年開采，已成為當務之急。
　　經過對油田的考察與調研，實現節能的直接手段就是采用變頻調速控制。對于我國的石油機械，從我國的幾大油田分析，其中傳統的曲桿式磕頭機所占的比例仍較大，其次潛油電泵也有相當?shù)臄?shù)量。在油田的輸油系統中，大多采用高壓輸油泵技術。我們?cè)缙谂c遼河油田聯合開發的高壓變頻器，到現在已應用與大慶油田、勝利油田、中原油田、遼河油田及青海油田的高中低壓變頻器，將變頻技術成功的應用與抽油設備及附屬設施上，獲得了較好的效果?，F(xiàn)分幾個方面介紹，以期得同行業的幫助與支持。
2  曲桿式抽油機
2.1抽油機變頻器
　　曲桿式抽油機俗稱磕頭機，是利用曲桿的作用，靠動力的驅動，將油從1000M以下的
　　井下帶至地面。其工作過程為：用電機帶動減速機，減速機帶動皮帶輪，皮帶輪帶動兩個很重的鋼之
　　滑塊，靠鋼質滑塊的旋轉往復運動，依靠杠桿作用，將盛油器提上放下，而將油帶出地面進入輸油管道中或儲油罐中，完成有抽油過程。
　　由于油井情況復雜，油層又較深，含沙、結蠟情況嚴重，油量希稠不勻，在油井的前、中、后期就需要調節抽油量，在前期，油量充足，可讓充程短一些，加大出油量，提高產量，而在中后期，井下油量不足時，可將充程調長一些，減少抽油量，緩沖泥沙對抽油桿的沖擊。
　　油田上原來的調節是靠調節皮帶輪來調整充程的，這不但費時費力，有的單靠抽油工工都調節不了，更換皮帶輪麻煩，更換后的充程也不一定合乎要求，需要反復調整，而且這種調節方式，電機轉速不變，也浪費了電能。
　　我們采用變頻器對這種抽油方式進行了改造，調節充程時調節電機轉速代替調節皮帶輪，起到了比較號的效果。在前期井中，調高電機轉速，甚至超過全速（50Hz,一般調至65Hz），使抽油量加大，提高產量；在中后期井中，降低電機轉速，使充程滿足工況要求，即可實現充程調節。這種方式簡便易行，采油工只簡單的調節一下變頻器頻率調節旋鈕即可，而且實現了節能。在前期井中，提高產量也即意味著節能，低于50Hz運行更可節約大量的能量。經實測，節電率在35％左右。
　　但這類變頻器有一個特殊的地方應注意，在抽油機提升油時由于杠桿的作用，相應的鋼質滑塊要下落，這期間電機將超過同步轉速而發電，回送至變頻器，使變頻器的工作安全受到威脅，所以要加耗能環節，將該部分能量消耗掉。
　　為使變頻器故障時不耽誤生產，可加工工頻旁路，其應用示意圖如圖1所示。變頻器運行時，開關C1和C2全部合閘，C3斷開；變頻器故障時C1和C2斷開，C3合閘；變頻器運行，C3和C1，C2聯鎖，不會發生合閘的情況。

2.2中頻加熱電源
　　在曲桿式抽油機中，有很多地質情況下油質稠，難于開采，于是就采取了一種措施，用空心桿進行電加熱，將稠油變稀而利于開采。
　　傳統的加熱方式式采用工頻加熱，其原理如圖2所示。

　　將加熱電纜放入空心桿中，空心桿放入油井中當加熱電纜通電變熱時，空心桿也變熱，從而將井中附件的油加熱變稀。
　　這種加熱方式一是需要專門的變壓器，將380V的三相交流電變成單相500V的交流電，引起電網的不平衡，污染電網，加熱效果也不好，常會由于加熱電纜的損壞而造成工作不正常，甚至燒毀變壓器。
　　鑒于以上情況，我們與油田合作，研制了一種專門的電源對電纜進行加熱，采用新型的變頻技術，在中頻狀態下（大約500Hz左右）加熱，升溫快，溫度高，效果更好，而且可以節約電能，這就是中頻加熱電源。其工作如圖3所示。

　　采用變頻的原理，將50Hz的三相交流電，變成頻率為500Hz，電壓連續可調的中頻電源，是比較容易的。后面接一中壓變壓器，起隔離機阻抗匹配的作用。利用單片機檢測電網的變化、電纜負載的變化等。將對整個系統的工作起到很好的保護作用。
　　根據油田電網的實際，我們又開發了1140V的中壓中頻電源、這種電源已有近百臺在油田上使用，提高了加熱效果，節省了電能，得到用戶的好評。與原來的工頻相比較，節電可達33％以上。
3潛油電泵改造
　　在一些油田，由于油層較深，含水量較大，一般油層在2-3km，采用普通的曲桿式抽
　　油機，開采量小，且容易出問題，于是人們就采用像抽水的潛水泵抽水一樣，將油提上來，這就是潛油電泵。
　　潛油電泵由于潛油較深，電纜較長，一般采用中壓輸電而減小壓降損耗，采用中壓電機，一節泵潛油電泵采用1140V供電，兩節泵潛油電泵采用2300V供電。
　　原來的工頻控制采用工頻全壓?jiǎn)?dòng)，用電機保護儀對電機進行保護，如圖4所示。

　　由于采用全壓?jiǎn)?dòng)，對電網沖擊較大，電機所受扭矩較大，在油層含沙、結蠟的情況下，電機軸扭斷的情況時有發生，而電壓經過2-3km的電纜后，到電機側將有150V左右的壓降得不到補償，因此時間長了電機也會被燒毀。一旦出現問題，將要花費很大的的財力（油田上稱上作業）將電泵提上來進行更換、檢修，電纜被提上、放下5次就將報廢，所以損失慘重，需要進行改造。
　　由于變頻器具有軟啟動功能，可進行軟啟動補償?shù)?，故采用?zhuān)用變頻器對潛油電泵進行了改造。

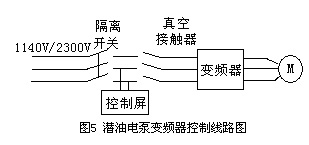

　　潛油電泵變頻器已進行了多方面的介紹，由于電壓的\特殊性，加之IGBT模塊的耐壓有限，我們采用模塊串聯的方式，用三電平電路實現了1140V-2300V電壓等級，研制出了潛油電泵專用變頻器。采用低頻補償對啟動不足加以補償控制。用低頻軟啟動，使電機啟動平穩，較好的彌補了工頻起動運行不足，而且采油工可根據油井含油量的多少調節電機轉速，適應實際工況的需求，節約了電能，收到了較滿意的效果。節電率可達到25％以上。變頻改造的示意如圖5所示。

4  高壓輸油泵及注水泵
4.1輸油泵
　　輸油泵是油庫生產運行中主要的能耗設備。原來一般通過控制輸油泵出口閥門的開度
　　來調節油量，大量的能源消耗在泵出口閥前后。
　　在設計初期，考慮到各種工況的需求，泵的設計裕量一般較大。在一般情況下，存在
　　著“大馬拉小車”的情況。據測算，輸油泵出口閥門的節流損失最大占額定功率的39％?？梢?jiàn)能源的浪費是十分驚人的，其節能改造勢在必行。
　　遼河油田錦州采油廠歡三站采用我公司的高壓變頻器對一臺6KV/335KW的輸油泵進行了改造。根據流體力學特性，改變電機轉速后，其泵所需的輸入功率會大幅度的降低，從而達到了節能效果。根據現場運行情況，合理的調整變頻器運行參數，其綜合節電率可達37％。
4.2注水泵
　　在油田生產中，對某些油含量較少的井，采用注水方式進行輸油，有的井油抽干后，為保持地質平衡，也需要進行注水。注水泵的應用在油田上也很普遍。
　　由于應用環境的惡劣，一般采用高壓電機，而其功率又比較大，加之工況不同，設計裕量較大，也存在“大馬拉小車”的現象，能源浪費也很?chē)?yán)重。
　　我們?cè)谶|河油田錦州采用廠歡三站對兩臺注水泵進行了變頻調速節能改造，一臺是6kv/400kw一臺是6kv/1800kw采用高壓大功率變頻器，安裝運行一年多，工作正常，其綜合節電率可達到46％。
5   結束語
　　對抽油設備進行改造，是油田提高產量，節約電能的正確措施，變頻器發揮了必將繼續發揮更強大的作用。通過這幾年的實踐，我們已有了成功的經驗?？梢灶A(yù)計，在不遠的將來，變頻器的應用領域?qū)?huì)更為拓展，將會成為油田改造的好產品。
